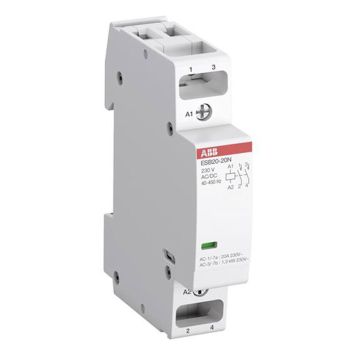

Normkontaktor fra ABB!
Denne ESB20-kontaktoren brukes for drift av laster opp til 20 A og styrekretsen kan kobles til både AC og DC. ESB-kontak...
Andre kjøpte også
Produktbeskrivelse
Normkontaktor fra ABB!
Denne ESB20-kontaktoren brukes for drift av laster opp til 20 A og styrekretsen kan kobles til både AC og DC. ESB-kontaktorer brukes hovedsakelig til å styre lys, varme, ventilasjon og pumper. De utmerker seg ved lavt energiforbruk, stillegående drift og integrert overspenningsvern. Det finnes et bredt utvalg av lukke- og brytekoblingskombinasjoner.
Teknisk informasjon
Antall poler: 2 NO
Netto bredde: 18 mm
Nettohøyde: 85 mm
Netto dybde: 65 mm
Egenvekt: 0,14 kg
Nominell driftsspenning: Hovedkrets 220 V DC, Hovedkrets 250 V AC
Driftsspenning (Uc): 230 V
Nominell frekvens (f): Styrekrets DC, Styrekrets 50 Hz, Styrekrets 60 Hz,
Styrekrets 400 Hz, Hovedkrets DC, Hovedkrets 50 Hz, Hovedkrets 60 Hz
Klassifisert AC-1 (dvs.): 20 A
Nominell driftsstrøm AC-3 (Ie): (230 V) Enkelfase 9 A
Merkeeffekt AC-1 (Pe): (230 V) Enkelfase 4,6 kW
Merkeeffekt AC-3 (Pe): (230 V) Enkelfase 1,3 kW
Nominell driftsstrøm AC-7a (dvs.): 20 A
Merkeeffekt AC-7a (Pe): (230 V) Enkelfase 4,6 kW
Nominell driftsstrøm AC-7b (Ie): (230 V) Enkelfase 9 A
Merkeeffekt AC-7b (Pe): (230 V) Enkelfase 1,3 kW
Anbefalt skrutrekker: Pozidriv 1 kontrollkrets, Pozidriv 1 hovedkrets
Nominell overspenning (Uimp): 6 kV
Nominell isolasjonsspenning (Ui): iht. til IEC 60947-4-1 og VDE 0110 (Gr. C) 400 V
Kabeltilkobling hovedkrets:
Flertråd 1x 1 ... 6 mm² eller 2x 1 ... 4 mm²
Ledningstråd 1x 1 ... 10 mm² eller 2x 1 ... 4 mm²
Enkeltråd 1x 1 ... 10 mm² eller 2x 1 ... 4 mm²
Flertrådet med hylse 1x 1 ... 6 mm² eller 2x 1 ... 2,5 mm²
Flertråd med isolert hylse 1x 1 ... 6 mm² eller 2x 1 ... 1,5 mm²
Kontrollkrets for kabeltilkobling:
Flertråd 1x 1 ... 4 mm² eller 2x 1 ... 2,5 mm²
Ledningstråd 1x 1 ... 4 mm² eller 2x 1 ... 2,5 mm²
Enkeltråd 1x 1 ... 4 mm² eller 2x 1 ... 2,5 mm²
Flertrådet med hylse 1x 0,75 ... 2,5 mm² eller 2x 0,75 ... 1 mm²
Flertråd med isolert hylse 1x 1 ... 2,5 mm² eller 2x 0,75 ... 1 mm²
Tiltrekkingsmoment: Styrekrets 0,9 Nm, Hovedkrets 1,2 Nm
Skaleringslengde: Styrekrets 7 mm, Hovedkrets 10 mm
Beskyttelsesform: IP20
Elektrisk levetid: AC-1 150000 sykluser, AC-3 150000 sykluser, AC-7a 150000 sykluser, AC-7b 150000 sykluser
Mekanisk levetid i millioner av manøvreringssykluser: 1000000 sykluser
Antall stolper: 2
Antall hovedkontakter: 2 Sl
Bredde i antall moduler: 1
Omgivelsestemperatur: Drift -25 ... +55°C
Artikkeldata
Produktnavn | NORMKONTAKTOR ABB ESB20-20N-06 |
---|---|
Artikelnummer | 1244265 |
Vekt | 0.155000 |
EAN-nr | 3471523007505 |
Nettovekt | 0.140 |
Varemerke | ABB |
Produkttype | Normsentral |
